RIP 实验

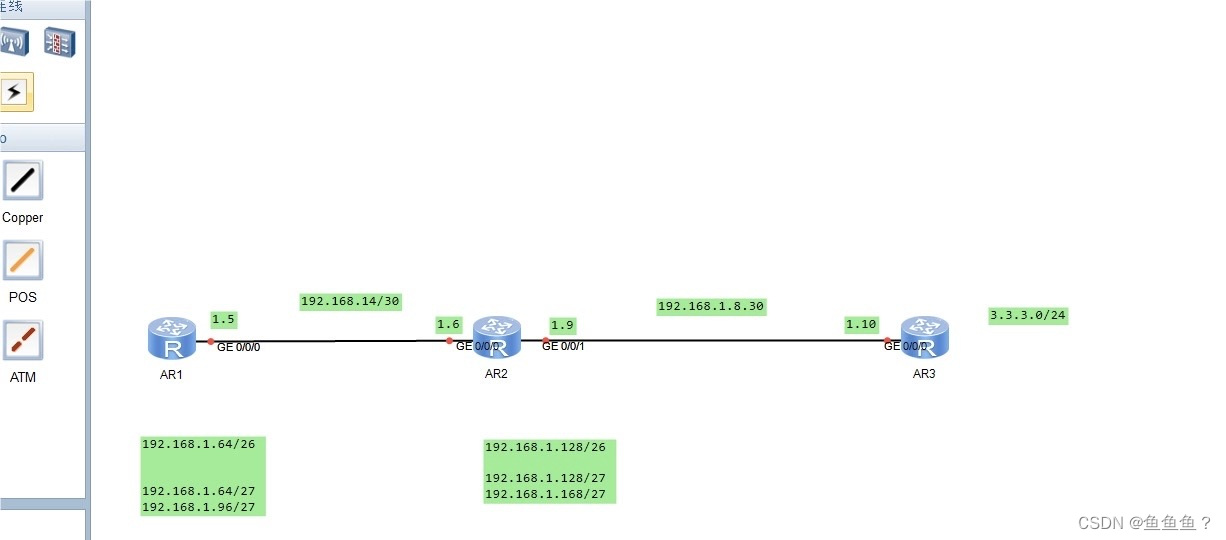

实验拓扑

实验需求

1. R3 环回 3.3.3.0/24，不宣告此环回
2. 其他网段基于 192.168.1.0/24 进行划分
3. R1 与 R2 均存在两个环回
4. 整个网络运行 RIP v2
5. 全网可达，保证更新安全，减少路由条目

技术原理

RIP（Routing Information Protocol）是一种基于距离向量（Distance Vector）算法的内部网关协议（IGP）。

RIP v1 vs v2

特性	RIP v1	RIP v2
更新方式	广播（255.255.255.255）	组播（224.0.0.9）
子网掩码	不支持（有类）	支持 VLSM（无类）
认证	不支持	支持 MD5 明文/密文
路由汇总	自动（不可关闭）	可手动汇总 + 关闭自动汇总

RIP 关键参数

参数	默认值	说明
Update 周期	30s	路由更新发送间隔
Invalid 计时器	180s	路由失效时间
Holddown 计时器	180s	抑制时间
Flush 计时器	240s	路由彻底删除时间
最大跳数	15	超过 15 跳视为不可达

环回接口的作用

Loopback 接口是虚拟接口，永不 down 掉：

• 模拟 PC 网段，验证路由协议学习能力
• 提供稳定的 Router ID（OSPF/BGP 中尤为重要）
• 测试路由汇总效果

IP 地址规划

基于 192.168.1.0/24 划分子网：

网段	子网掩码	用途
192.168.1.0/30	255.255.255.252	R1 ↔ R2 骨干链路
192.168.1.4/30	255.255.255.252	R2 ↔ R3 骨干链路
192.168.1.64/27	255.255.255.224	R1 环回 1
192.168.1.96/27	255.255.255.224	R1 环回 2
192.168.1.128/27	255.255.255.224	R2 环回 1
192.168.1.160/27	255.255.255.224	R2 环回 2
3.3.3.0/24	255.255.255.0	R3 环回（不宣告）

骨干链路使用 /30 掩码（4 个 IP，2 个可用），最大化利用地址空间。

实验步骤

步骤 1：配置各设备 IP 地址

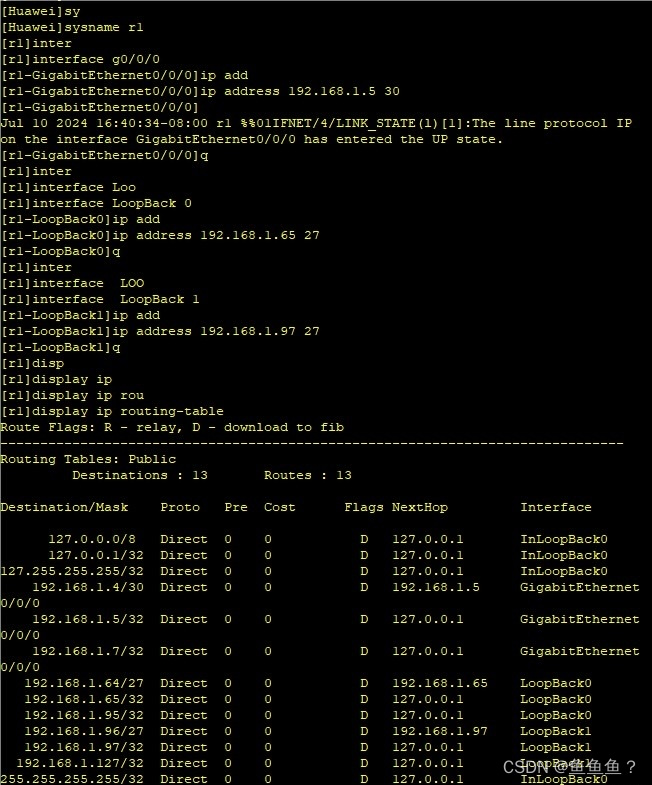

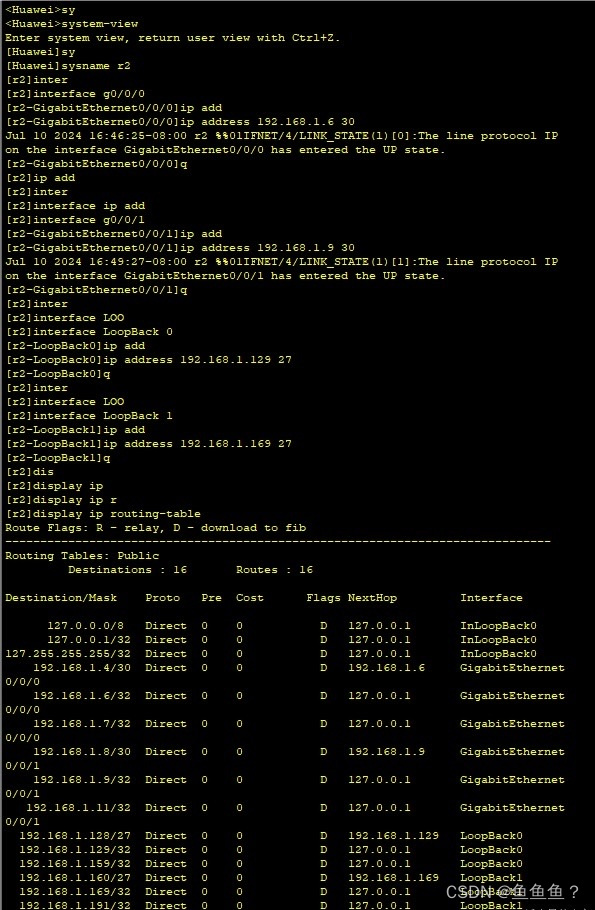

按照上表规划配置各接口 IP，包括环回接口：

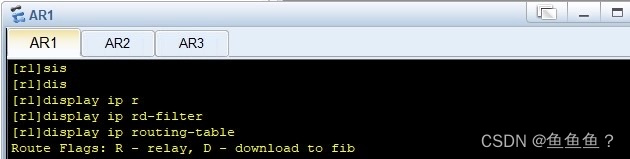

步骤 2：配置 RIP v2 协议

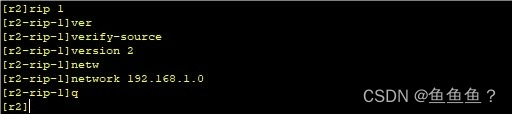

在各路由器上启用 RIP v2：

# RIP v2 基本配置（Cisco IOS）
R1(config)# router rip
R1(config-router)# version 2              # 启用 RIP v2
R1(config-router)# no auto-summary         # 关闭自动汇总
R1(config-router)# network 192.168.1.0    # 宣告主网段
# R3 不宣告 3.3.3.0/24 环回

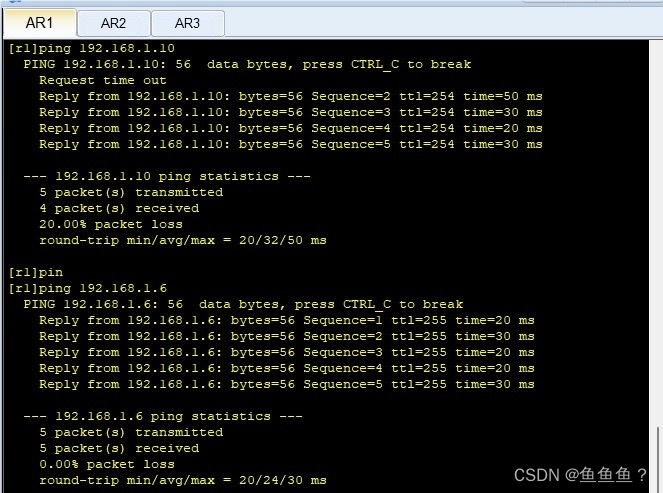

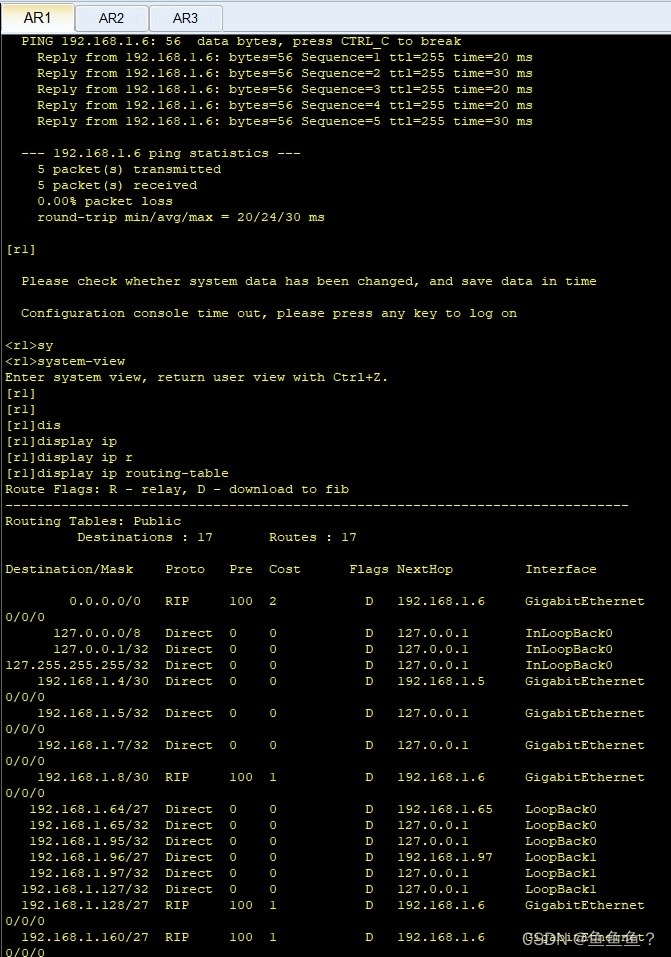

连通性测试：

步骤 3：配置缺省路由到达 3.3.3.0/24

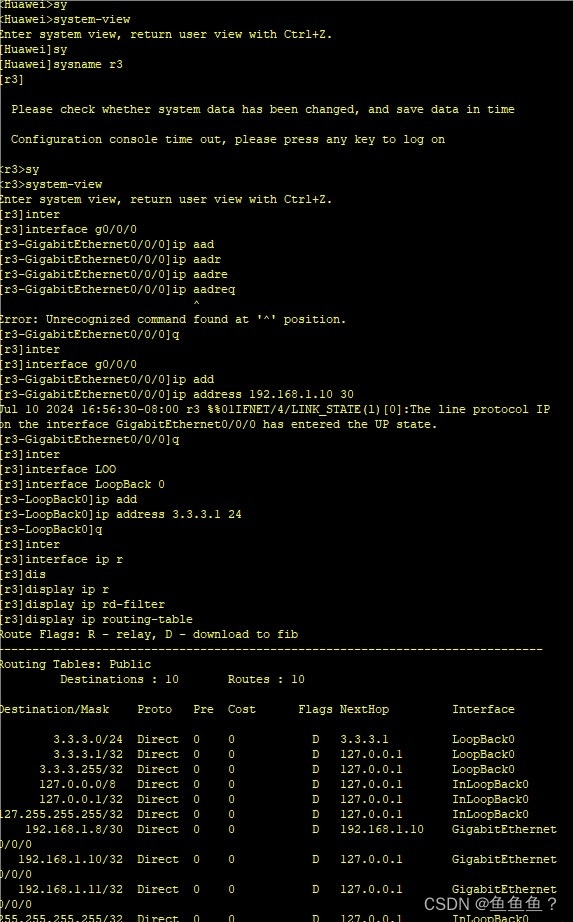

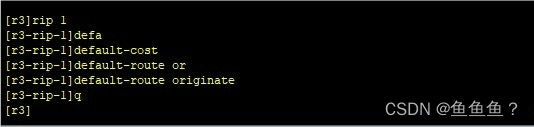

R3 的环回 3.3.3.0/24 未在 RIP 中宣告，需通过下放缺省路由实现全网可达：

# R3 下放缺省路由
R3(config)# router rip
R3(config-router)# default-information originate

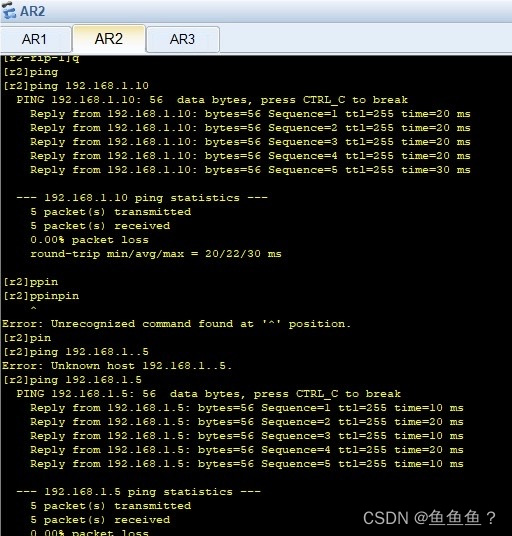

全网通测试：

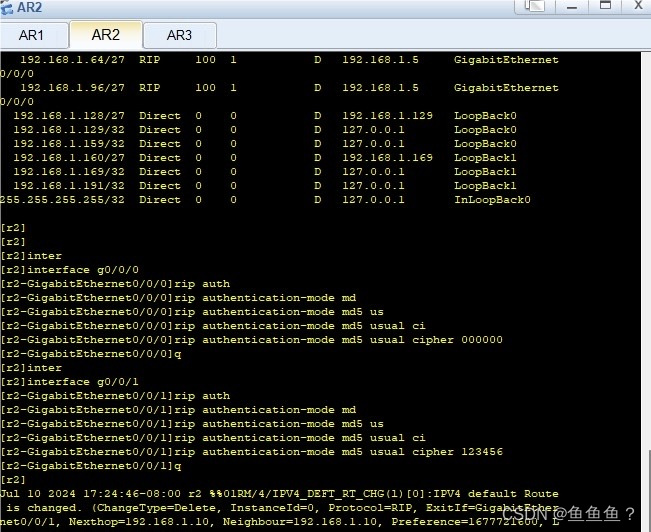

步骤 4：接口 MD5 认证

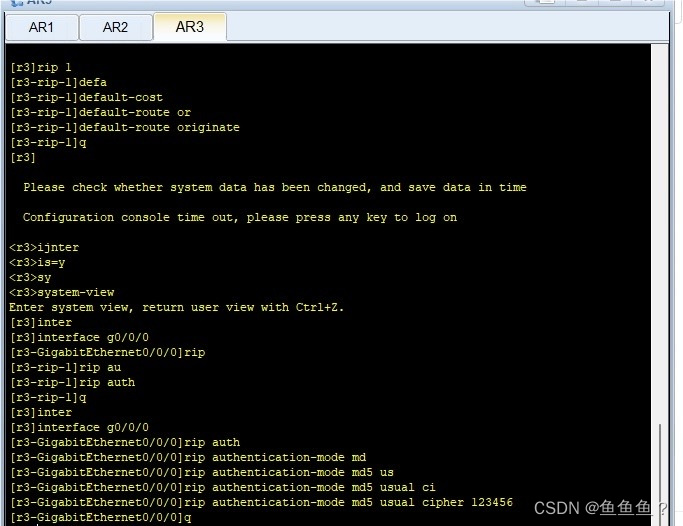

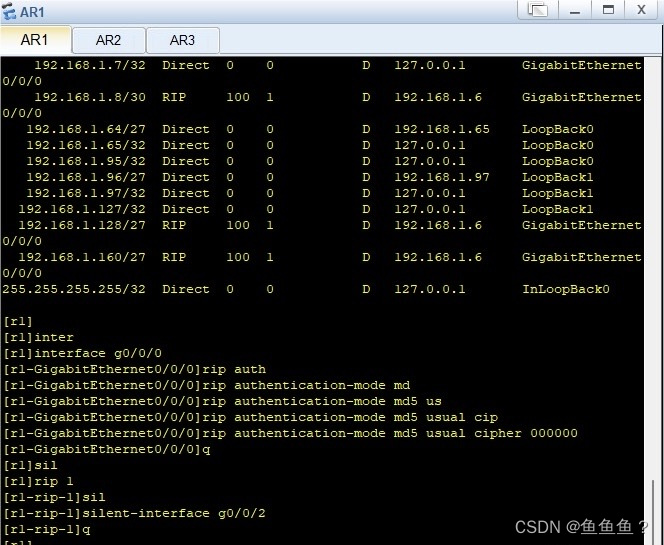

为保证 RIP 更新安全，在骨干链路上启用 MD5 密文认证：

# 接口 MD5 认证配置
R1(config)# key chain RIP_KEY
R1(config-keychain)# key 1
R1(config-keychain-key)# key-string cisco123
R1(config)# interface g0/0
R1(config-if)# ip rip authentication mode md5
R1(config-if)# ip rip authentication key-chain RIP_KEY

步骤 5：接口汇总 + 防环

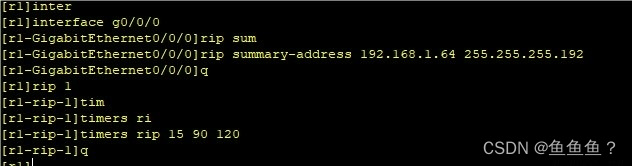

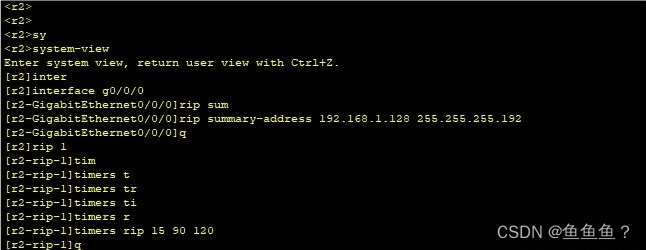

为减少路由条目，在 R1 和 R2 上对其环回网段进行手工汇总：

# R1：将 192.168.1.64/27 + 192.168.1.96/27 汇总为 /26
R1(config)# interface g0/0
R1(config-if)# ip summary-address rip 192.168.1.64 255.255.255.192

# 防环：指向 null0 的静态路由（避免汇总路由成环）
R1(config)# ip route 192.168.1.64 255.255.255.192 null0

汇总原则：汇总后的路由必须在所有发送 RIP 更新的接口上都配置 ip summary-address。

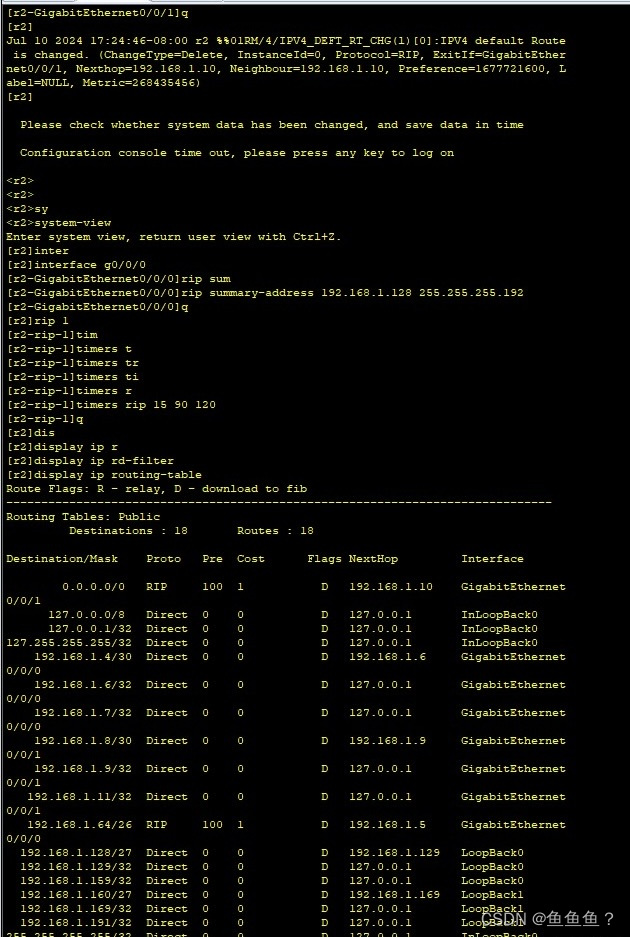

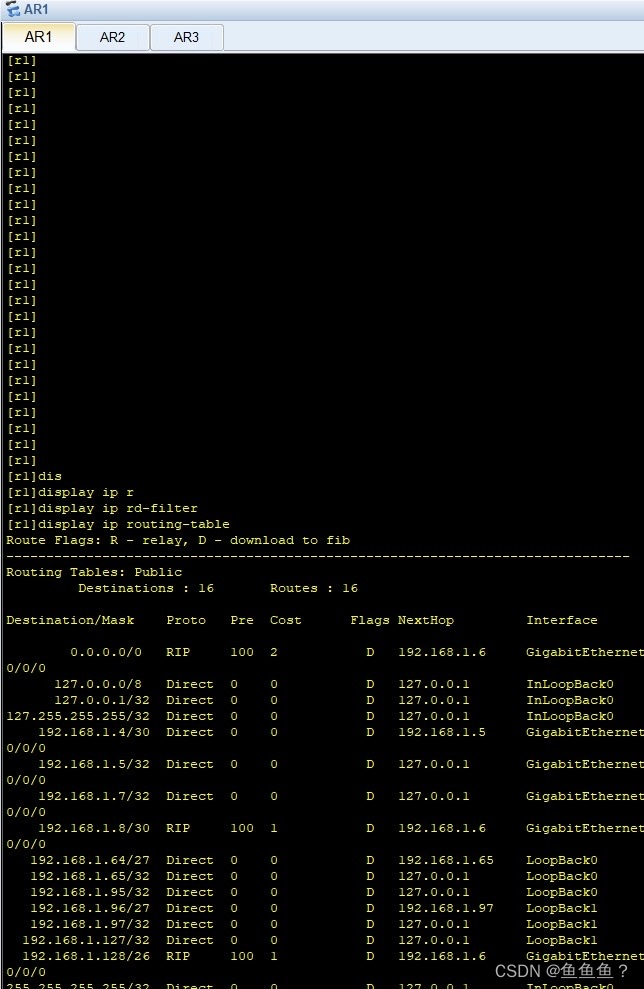

汇总后路由表验证：

验证命令

命令	用途
show ip route rip	查看 RIP 学到的路由
show ip rip database	查看 RIP 数据库
show ip protocols	查看路由协议详细参数
show key chain	查看认证密钥链
debug ip rip	实时查看 RIP 更新（慎用）

常见问题

1. RIP 路由不出现 → 检查 version 2 和 no auto-summary 是否配置
2. 汇总不生效 → 确认在所有出接口上都配置了 ip summary-address
3. 认证失败 → 检查两端 key-chain 名称、key ID、key-string 是否一致
4. 路由环路 → 汇总时务必配置指向 null0 的静态路由防环
5. 3.3.3.0/24 不可达 → 确认 R3 已配置 default-information originate
